Kľúčom k presnému výberu keramiky nie je byť „ťažší“, ale byť „vhodnejší“

V konvenčnej múdrosti sa hodnotenie výkonu pokročilej keramiky často scvrkáva na jediné slovo – „tvrdé“. Vzniká tak zdanlivo logická intuícia: čím vyššia je tvrdosť materiálu, tým odolnejšie a trvácnejšie budú výsledné presné keramické komponenty.

V praktických aplikáciách priemyselného inžinierstva však táto jednorozmerná logika výberu často vedie k vážnym katastrofickým zlyhaniam. Mnoho podnikov sa pri nákupe alebo navrhovaní konštrukčných keramických komponentov riadi výlučne parametrami „vysokej tvrdosti“. V dôsledku toho tieto diely počas skutočnej prevádzky trpia odštiepením, predčasným praskaním alebo náhlym zlomením, čo má za následok životnosť ďaleko za očakávaniami.

Problém nespočíva v tom, že samotný keramický materiál je horší, ale skôr v tom, že tradičná logika výberu úplne prehliada mnohorozmernú zložitosť skutočných pracovných podmienok. Kľúčom k výberu presnej keramiky nikdy nebolo hľadanie konečného „tvrdšieho“ materiálu, ale skôr identifikácia „najvhodnejšieho“ mechanického profilu.

1. Prečo prístup orientovaný na tvrdosť vedie k technickému zlyhaniu?

Z hľadiska fyziky materiálov sa tvrdosť v podstate vzťahuje na schopnosť materiálu odolávať lokalizovanej plastickej deformácii, poškriabaniu a vtlačeniu. V relatívne ideálnych laboratórnych prostrediach, ako sú testy čistého trenia alebo trecieho opotrebenia, je tvrdosť skutočne hlavným ukazovateľom, ktorým sa riadi odolnosť proti opotrebeniu.

Reálne priemyselné prevádzkové podmienky sú však oveľa zložitejšie ako kontrolované laboratórne prostredia. Keď presné keramické komponenty (ako sú keramické jadrá ventilov, špecializované puzdrá alebo polovodičové robotické ramená) pracujú pri vysokých rýchlostiach alebo v rámci zložitej dynamiky tekutín, súčasne znášajú kombináciu silného namáhania:

• Mechanický náraz a vysokofrekvenčné vibrácie: Prechodné zaťaženia môžu ľahko vyvolať koncentrácie napätia v materiáli.
• Silné kolísanie teploty: Časté tepelné cykly vytvárajú vo vnútri obrovské okamžité tepelné napätie.
• Stredná chemická korózia: Silné kyseliny, zásady alebo zložité chemické prostredie narúšajú a oslabujú hranice zŕn.

Za týchto zložitých kombinovaných podmienok, ak má keramický materiál iba extrémnu tvrdosť, ale chýba mu adekvátna absorpcia energie a schopnosť tlmenia, nemôže rozptýliť energiu prostredníctvom plastickej deformácie pri náraze. Výsledkom je, že mikrotrhliny sa šíria extrémnou rýchlosťou vnútrom.

Vyššia tvrdosť je takmer vždy sprevádzaná zvýšenou krehkosťou, vďaka čomu je materiál vysoko náchylný na katastrofické krehké lomy. Toto je hlavná príčina, prečo sa niektoré keramiky s vysokou tvrdosťou javia ako odolné voči opotrebovaniu, no v praxi sa ukazujú ako úplne netrvanlivé.

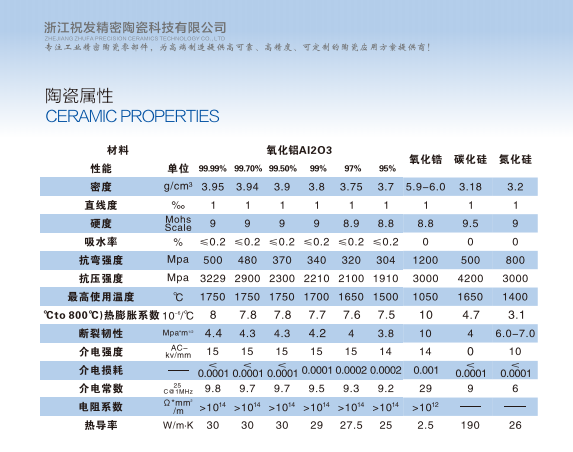

2. Štvorrozmerná mechanická matica určujúca životnosť keramiky

Hodnotenie dlhodobej životnosti presných keramických komponentov sa musí spoliehať skôr na komplexné posúdenie nasledujúcich štyroch základných mechanických parametrov ako na jednu metriku:

• Tvrdosť podľa Vickersa (HV): Stanovuje základnú líniu odolnosti materiálu voči opotrebovaniu a poškriabaniu.
• Lomová húževnatosť (K_IC): Meria schopnosť materiálu odolávať nestabilnému šíreniu trhlín pri náhlom náraze, vibráciách alebo koncentrácii napätia. Toto je kritický prah určujúci, či komponent zažije náhlu štrukturálnu „náhlu smrť“.
• Koeficient tepelnej rozťažnosti (CTE) a odolnosť proti tepelným šokom: Určuje, či keramika bude generovať smrteľné zvyškové vnútorné napätie v dôsledku tepelného nesúladu počas tepelných cyklov alebo pri zostavení s kovovými komponentmi.
• Chemická stabilita: Priamo ovplyvňuje dlhodobú chemickú spoľahlivosť a integritu povrchu keramických dielov pracujúcich vo vysokoteplotných, vysoko korozívnych alebo silne oxidujúcich prostrediach.

Stručne povedané: Tvrdosť určuje „odolnosť proti opotrebeniu“, húževnatosť určuje „životnosť proti lomu“, zatiaľ čo tepelné a chemické vlastnosti určujú „maximálnu životnosť“.

3. Prečo „vyvážený výkon“ prevažuje nad „extrémnymi špecifikáciami“ v inžinierstve

V pokročilej materiálovej vede si prakticky žiadny materiál nemôže nárokovať absolútnu dominanciu v každej výkonnostnej kategórii. Inžinierska prax neustále dokazuje, že posunutie jedného atribútu na jeho absolútnu hranicu si nevyhnutne vyžaduje ťažký kompromis na iných kritických frontoch.

Napríklad maximalizácia tvrdosti do extrémnej miery drasticky znižuje lomovú húževnatosť, takže komponent je veľmi krehký. Naopak, skonštruované pokusy o maximalizáciu húževnatosti (napríklad prostredníctvom špecifickej fázovej transformácie spevnenia alebo zhrubnutia zŕn) často obetujú základnú tvrdosť a odolnosť proti opotrebovaniu. Okrem toho prispôsobené materiály pri týchto extrémnych výkonnostných limitoch trpia exponenciálne vyššími nákladmi na suroviny a obrovskými ťažkosťami pri následnom presnom diamantovom brúsení a obrábaní, čo spôsobuje, že celkové výrobné náklady sa vymknú kontrole.

V dôsledku toho musí vyspelá a vedecká stratégia výberu presnej keramiky vychádzať z podrobného pochopenia prevádzkového prostredia – hľadať optimálnu rovnováhu medzi tvrdosťou, húževnatosťou, tepelnou dynamikou, nákladmi a opracovateľnosťou, namiesto slepého výberu najvyššieho surového parametra.

4. Základný rozdiel: Tajomstvo spracovania okrem chemického zloženia

Častým úskalím pri obstarávaní je predpoklad, že všetka keramika s rovnakým názvom – ako napríklad „Alumina (Al2O3)“ alebo „Zirconia (ZrO2)“ – má identické výkonnostné profily. V skutočnosti, dokonca aj pri identickom chemickom zložení, môžu variácie vo výrobných procesoch viesť k výrazne odlišným mikroštruktúram a makroskopickým mechanickým vlastnostiam.

Faktory ako objemová hustota, distribúcia veľkosti zŕn, fázy hraníc zŕn a použitá technológia spekania – či už ide o beztlakové spekanie, lisovanie za tepla alebo izostatické lisovanie za tepla (HIP) – priamo určujú prítomnosť vnútorných mikropórov alebo mikrotrhlín, ktoré určujú štrukturálnu integritu.

5. Návrat k základom: Doladené prispôsobenie na základe skutočného pracovného zaťaženia

Najspoľahlivejšou metodikou na zmiernenie technických zlyhaní a odblokovanie maximálnej hodnoty presnej keramiky je odklon od uctievania parametrov a návrat k hĺbkovej analýze aplikačného prostredia:

1. Prostredia s vysokým opotrebovaním a nízkym dopadom: Pri výbere by sa mal uprednostňovať vysoko čistý oxid hlinitý alebo karbid kremíka s využitím ich vynikajúcej tvrdosti podľa Vickersa na zabezpečenie základnej línie opotrebovania.
2. Vysoký mechanický náraz alebo silné vibrácie: Primárnym cieľom sa stáva odolnosť proti šíreniu trhlín (antikrehký lom). Ideálnou voľbou sú oxid zirkoničitý alebo nitrid kremíka s vynikajúcou lomovou húževnatosťou.
3. Prudké okamžité výkyvy teploty: Na dosiahnutie optimálneho tepelného prispôsobenia sa priorita musí presunúť na materiály s nízkym koeficientom tepelnej rozťažnosti a vysokou tepelnou vodivosťou (ako je nitrid kremíka alebo karbid kremíka).

Záver

Priemyselná hodnota presnej keramiky nikdy nespočíva v jedinom „krásnom“ parametri dosiahnutom v izolovanom laboratórnom prostredí. Vychádza výlučne z jeho stability výkonu a dlhodobej spoľahlivosti počas rozšírenej prevádzky v špecifickej priemyselnej architektúre.

Bezchybný výber inžinierskeho materiálu nikdy nie je o tvrdosti naslepovania; ide o vedeckú integráciu viacrozmerných metrík. Vo svete pokročilej keramiky si vždy pamätajte: Tvrdosť určuje odolnosť proti opotrebovaniu, húževnatosť určuje prežitie a dynamická rovnováha komplexného výkonu určuje konečný výsledok.
