Ako zlepšiť drsnosť povrchu nosiča doštičiek procesom keramického zrkadlového brúsenia?

2026-07-25

V dodávateľskom reťazci výroby polovodičov a presného spracovania je nosič doštičky nosnou zložkou jadra a kvalita jeho povrchu priamo určuje presnosť lepenia doštičky, vákuovú adsorpčnú plochosť a celkový výťažok procesu. Pre rozhodujúcich o nákupe a inžinierov doma aj v zahraničí, ktorí sú zodpovední za polovodičové zariadenia, fotolitografiu alebo leptacie moduly, ktorí hľadajú schopnosť stabilne poskytovať povrchovú úpravu na úrovni nanometrov (ako napr. Ra ≤ 0,02 μm ) dodávatelia sú kľúčom k zaisteniu špičkového výkonu zariadení.

Či už ide o vysoko čistý oxid hlinitý, karbid kremíka alebo nitrid kremíka, pokročilá keramika má “ Tvrdý, krehký a ťažko spracovateľný ” typické vlastnosti. Tradičné mechanické brúsenie môže ľahko viesť k povrchovým mikrotrhlinám, vylamovaniu hrán a podpovrchovým poškodeniam, ktoré sa často stávajú zdrojom znečistenia časticami v čistých priestoroch. S cieľom splniť prísne normy povrchovej integrity zákazníkov polovodičov zavádzajú špičkoví výrobcovia keramiky “ Brúsenie tvárnej domény (plastov). ” a súvisiace pokročilé technológie.

1. Realizácia tvárnej domény brúsenia a kompozitných pomocných technológií

Na dosiahnutie zrkadlových efektov pri zabezpečení štrukturálnej pevnosti sa pri spracovaní používajú najmä tieto dve prelomové technológie, ktoré sú tiež dôležitými ukazovateľmi pre obstarávanie na vyhodnotenie technologickej vyspelosti dodávateľov:

Craft jeden ELID Online elektrolytické ostrenie brúsenie: Použite diamantový brúsny kotúč s kovovým spojivom (napríklad liatinový alebo bronzový základ) a použite špeciálne elektrolytické zariadenie na vykonávanie mikroelektrolytického ostrenia brúsneho kotúča v reálnom čase počas procesu brúsenia. Elektrolýza nepretržite rozpúšťa povrchovú kovovú väzbu, čo umožňuje, aby jemné diamantové brúsne zrná zostali ostré a odkryté, čím sa zabráni rozdrveniu a rozbitiu spôsobenému pasiváciou brúsneho kotúča.
Remeslo dva Brúsenie s pomocou ultrazvuku: Zaveďte do brúsneho kotúča alebo systému obrobku vysokofrekvenčné mechanické vibrácie s mikroamplitúdou, ktoré spôsobia, že abrazívne častice spôsobia periodické vibrácie na keramickom povrchu. “ vplyv - Mikro rezanie ” stav. To výrazne znižuje reznú silu a okamžité trecie teplo a úplne potláča makroskopické odlupovanie a vylamovanie hrán zŕn.

2. Prísne triedenie a orovnávanie brúsnych kotúčov a brusiva

Presnosť brúsneho nástroja priamo mapuje a určuje konečnú mikromorfológiu obrobku:

Mikro abrazíva a presné orovnávanie: V štádiu jemného brúsenia diamantový brúsny kotúč s jemnejšou zrnitosťou (ako napr W5 至 W10 ešte jemnejšie zrnité) a kruhový beh brúsneho kotúča je riadený v rámci 1 μm vnútri, vyhnúť sa Drobné údery zanechávajú na keramickom povrchu stopy po špirálovom obrábaní.
Viacprechodové kompozitné leštenie: Zrkadlové brúsenie zvyčajne vyžaduje mikrón / Diamantová brúsna pasta v nanoúrovni sa používa na postupné prechodové leštenie, aby sa úplne odstránili mikroskopické trhliny a splnili sa integračné požiadavky čistých priestorov bez znečistenia.

Tri. Dokonalá kontrola parametrov brúsneho pohybu a systémov obrábacích strojov

Mikrometrová hĺbka rezu a nízke rýchlosti posuvu: Prísne kontrolujte hĺbku jedného rezu na submikrónovú úroveň ( 0,5 ~ 2 μm/prechod ), čo núti materiál podrobiť sa mikroskopickej plastickej reológii namiesto rozpadu a zároveň v kombinácii s nízkou rýchlosťou posuvu zabraňuje mikrovibračným stopám spôsobeným okamžitými výkyvmi reznej sily.
Obrábacie stroje s mimoriadne vysokou tuhosťou a chladenie šetrné k životnému prostrediu: Mimoriadne presné povrchové brúsky využívajúce vysoko tlmiace materiály (ako je žula alebo vysokopevnostné liatinové lôžko), v kombinácii s vysokotlakovým a presným chladiacim médiom, dokážu včas zmyť jemné brúsne úlomky, aby sa predišlo sekundárnym škrabancom, čím sa zabezpečí, že každá nosná doska doručená kupujúcemu bude mať takmer dokonalú čistotu a hladkosť.

Štyri. Typické zdieľanie produktov

V pokročilých procesných polovodičových zariadeniach sa okrem nosiča doštičiek mnohé základné funkčné komponenty tiež vo veľkej miere spoliehajú na technológiu zrkadlového brúsenia, aby prelomili limity fyzického výkonu. Nasleduje hĺbková analýza technických charakteristík, výberu materiálu a kľúčových ukazovateľov zrkadlového spracovania štyroch typov high-tech bariérových keramických konštrukčných dielov:

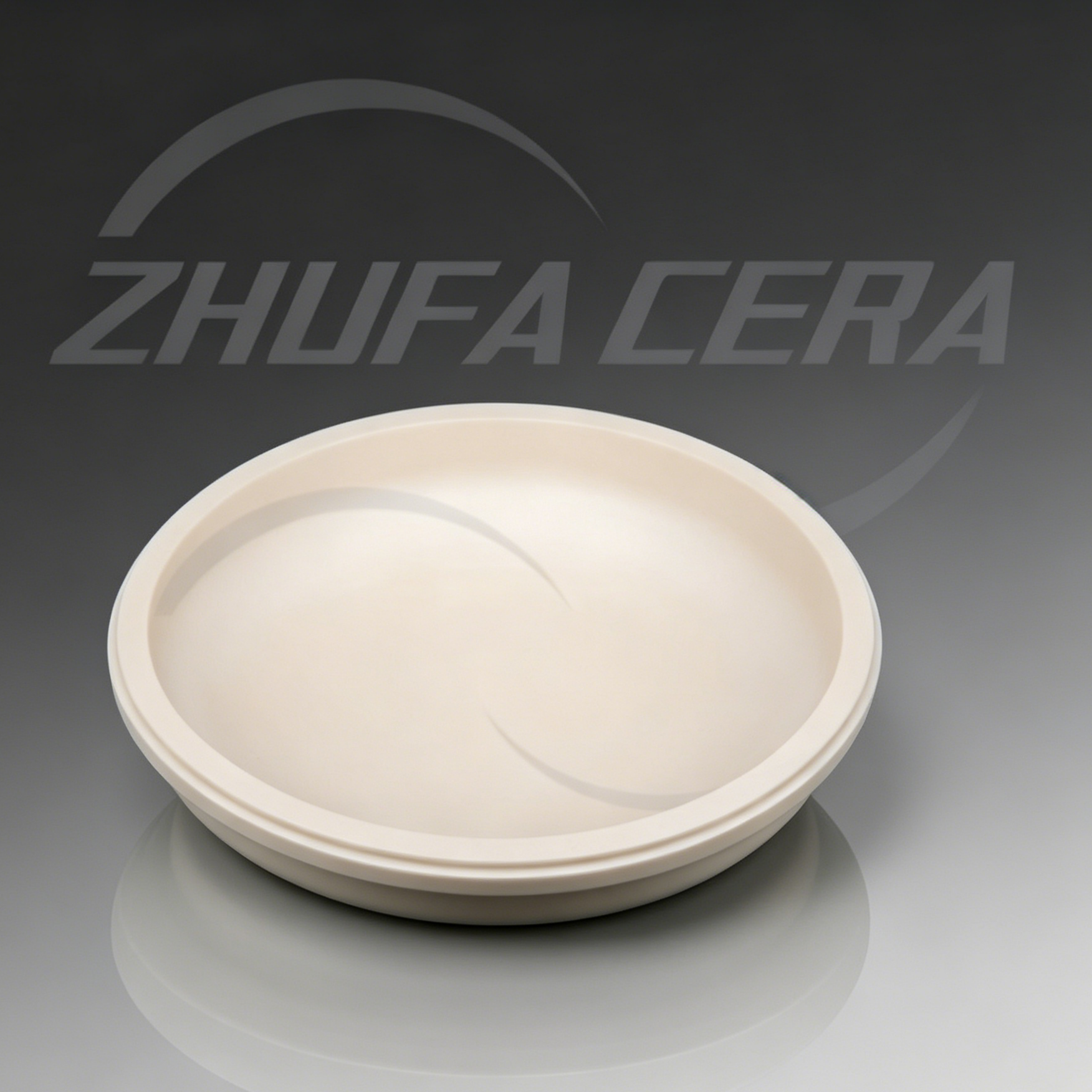

1. Polovodičové elektrostatické skľučovadlo ( ESC ) Keramická dielektrická vrstva a nosný substrát

Hlavné materiály: 99,9 % Vysoko čistý oxid hlinitý alebo spekaný karbid kremíka.

Hlavné technické ukazovatele: drsnosť povrchu Ra ≤ 0,015 μm , rovinnosť ≤ 3 μm (úplný formát), paralelizmus < 5 μm 。

Technická hodnota a nutnosť zrkadlového brúsenia: Elektrostatické skľučovadlo musí pri práci používať Coulombovu silu alebo Johnsonovu silu. - Rabe ック( J-R ) efekt silne adsorbuje kremíkové doštičky. Ak sú na nosnom povrchu mikroskopické nerovnosti alebo mikrotrhliny, je ľahké spôsobiť lokálny mikrovýboj vzduchovej medzery pod vysokým napätím niekoľko tisíc voltov, čím sa rozbije dielektrická vrstva a poškodí sa plátok. Pass ELID Kompozitný proces ultra presného zrkadlového brúsenia a chemického strojového leštenia môže úplne eliminovať podpovrchové poškodenie a zabezpečiť rovnomernosť vedenia tepla na zadnej strane a spoľahlivosť vysokonapäťovej izolácie.

[Schéma základnej štruktúry]

Ra ≤ 0,02 μm

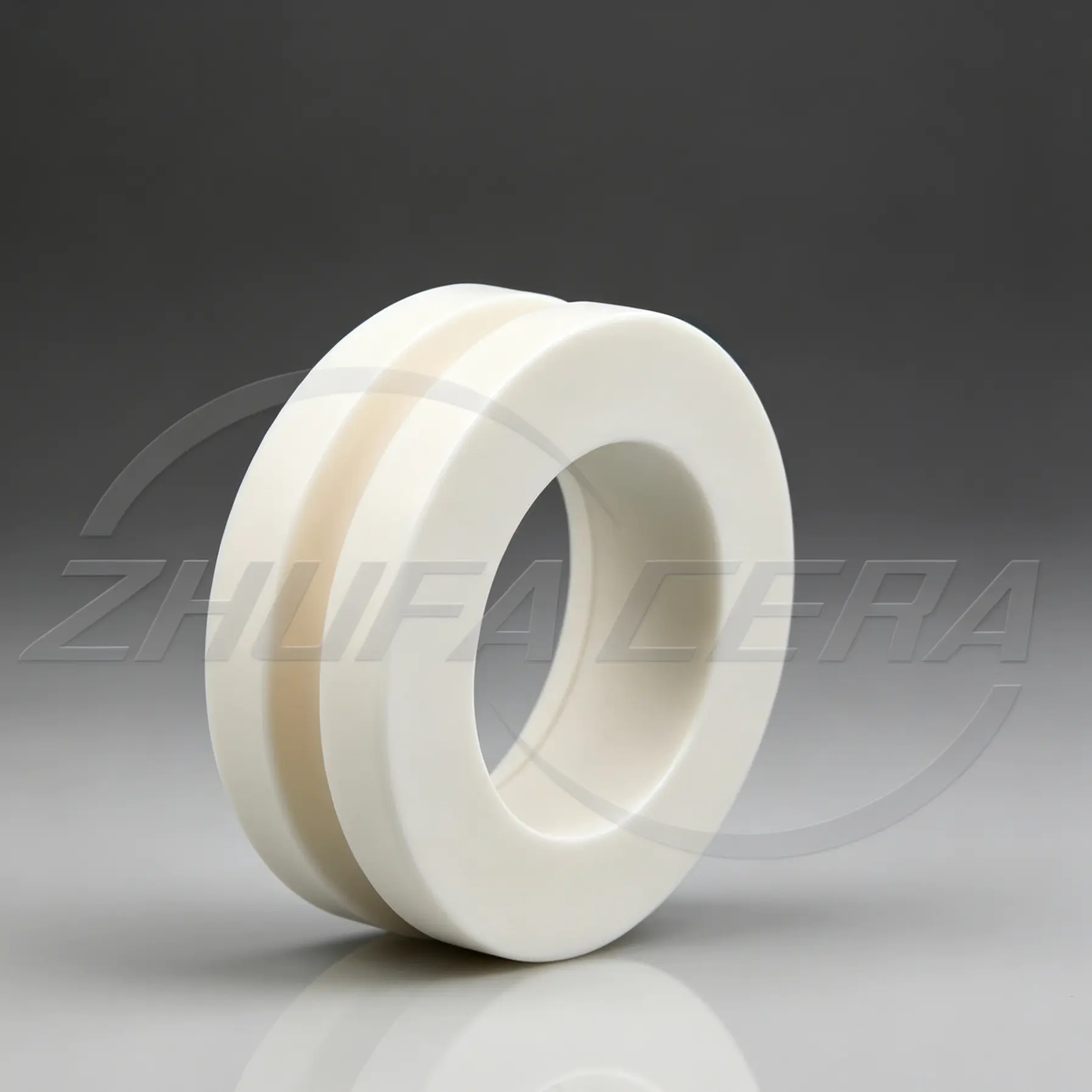

2. Zaostrovací krúžok na leptanie plazmy v reakčnej komore

Hlavné materiály: Vysoko čistý jednofázový spekaný karbid kremíka alebo náhradný nitrid kremíka s vysokou hustotou 。

Hlavné technické ukazovatele: Rovnosť povrchu spoja ≤ 5 μm , povrchová úprava bočnej steny a stupňa Ra ≤ 0,05 μm 。

Technická hodnota a nutnosť zrkadlového brúsenia: Zaostrovací krúžok obklopuje kremíkový plátok a je priamo vystavený silnému fluóru / bombardované plazmou na báze chlóru. Nadmerná mikroskopická drsnosť zvýši rýchlosť plazmovej chemickej erózie a vytvorí exfoliované častice, ktoré kontaminujú plátok. Presné brúsenie môže optimalizovať stav väzby na hranici zŕn, znížiť koncentráciu mikroskopického napätia a výrazne predĺžiť jeho životnosť v leptacej dutine.

[Schéma základnej štruktúry]

Ra ≤ 0,02 μm

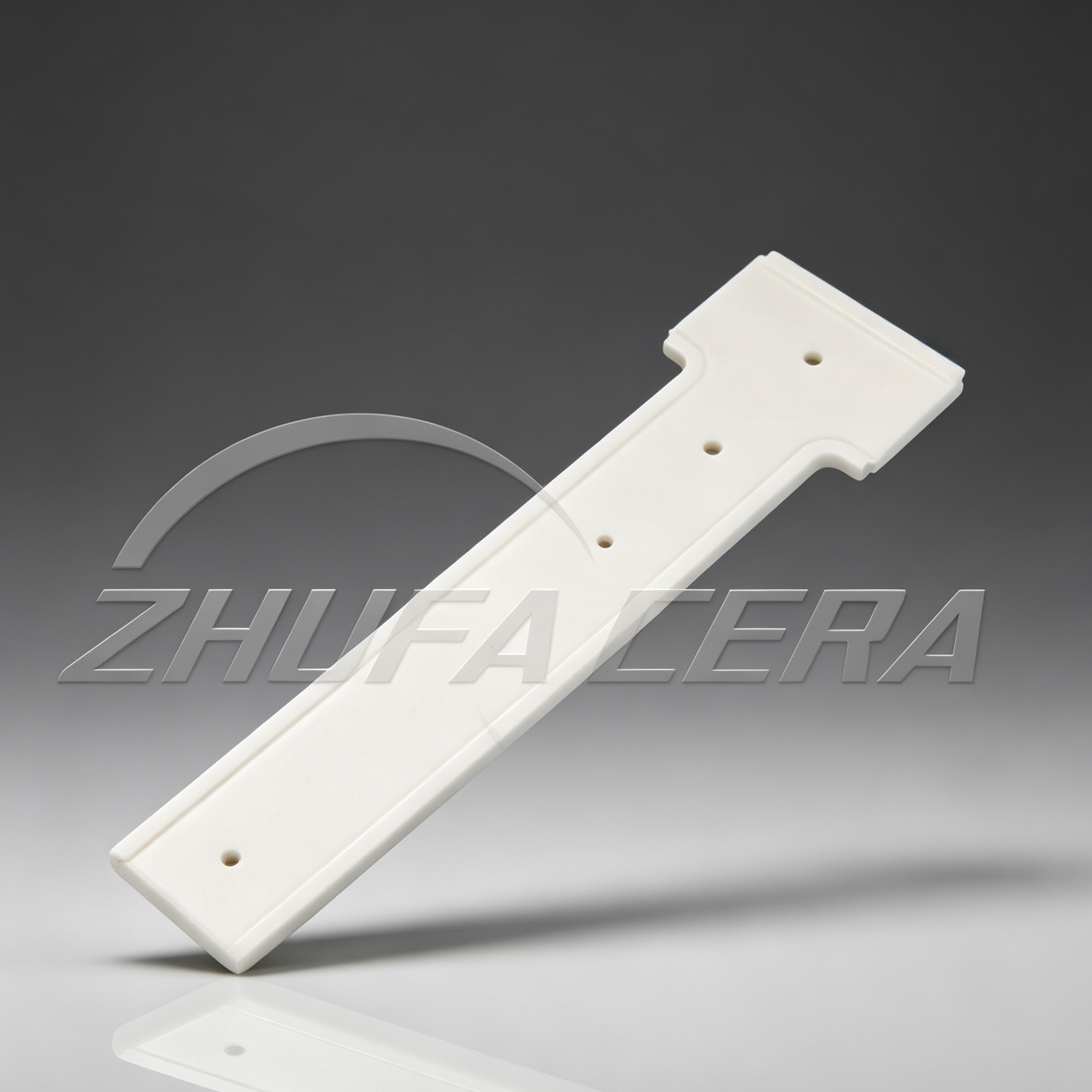

3. Keramické referenčné pravítko pre fotolitografické stroje

Hlavné materiály: Kryštalizovaná sklenená keramika s nulovou tepelnou rozťažnosťou 或 Vysoko pevný karbid kremíka lisovaný za tepla.

Hlavné technické ukazovatele: koeficient lineárnej expanzie < 1,0 × 10⁻⁶/K , drsnosť povrchu Ra ≤ 0,01 μm , lokálna rovinnosť dosahuje submikrónovú úroveň.

Technická hodnota a nutnosť zrkadlového brúsenia: Ako základný štandard pre optické zarovnanie a polohovanie majú tieto komponenty nulovú toleranciu tepelnej deformácie a geometrických chýb. Brúsenie s pomocou ultrazvuku a brúsenie na nanoúrovni zaisťuje ostrosť a dlhodobú geometrickú stabilitu referencie rytej čiary, ktorá priamo určuje presnosť prekrytia litografického stroja.

[Schéma základnej štruktúry]

Ra ≤ 0,02 μm

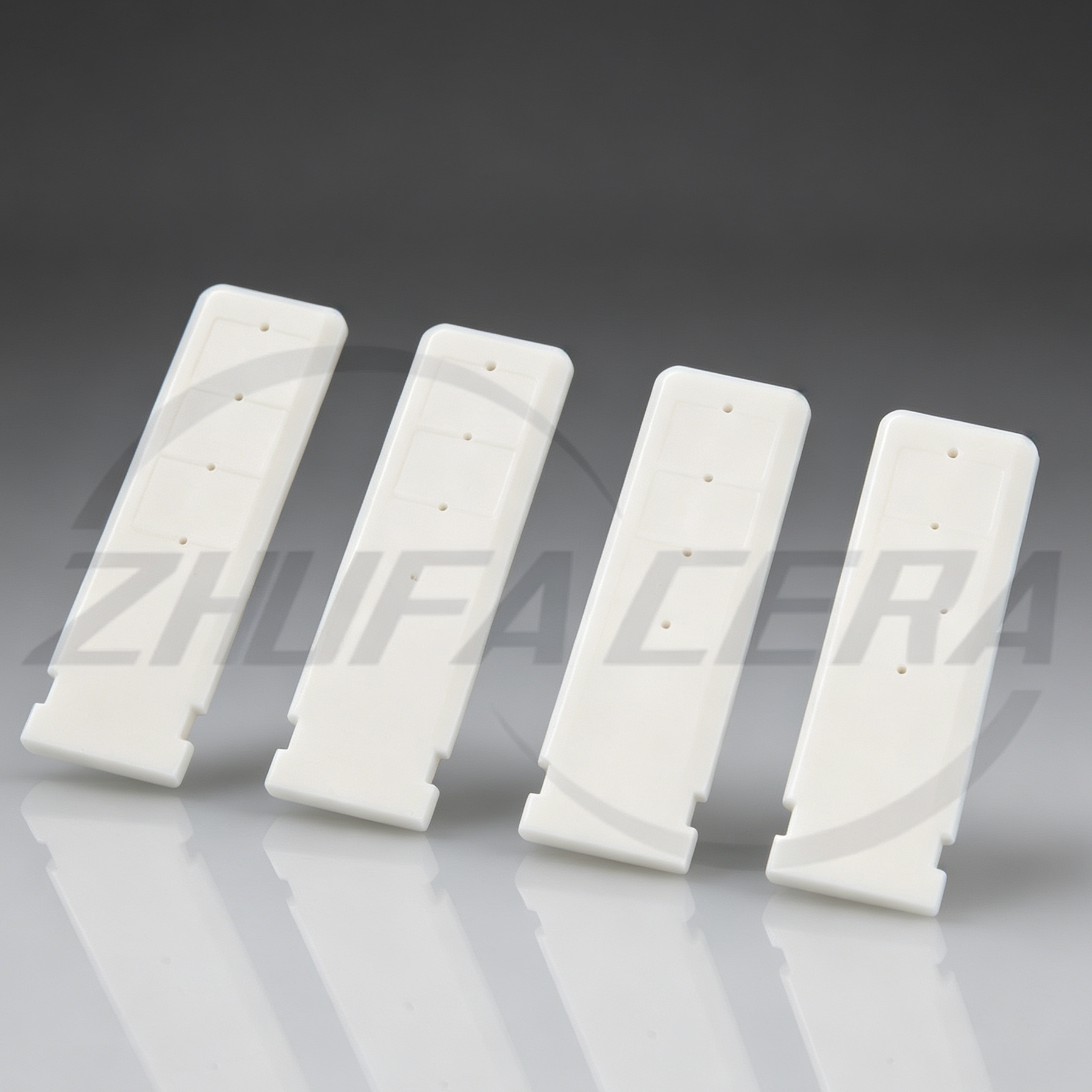

4. Polovodičové ultra presné vzduchové vodiace lišty a posúvače

Hlavné materiály: Keramika z oxidu hlinitého s vysokou hustotou ( Al₂03 ) alebo reakčný spekaný karbid kremíka.

Hlavné technické ukazovatele: Rovnosť vodiacej plochy ≤ 1 μm / 300 mm , drsnosť povrchu Ra ≤ 0,02 μm , tvrdosť HRA > 88 。

Technická hodnota a nutnosť zrkadlového brúsenia: Vzduchový film v mikrónovej mierke sa používa medzi vodiacou koľajnicou vzduchového ložiska a vzduchovým ložiskom, aby sa dosiahol pohyb zavesenia bez trenia. Ak sú na pracovnej ploche vodiacej lišty stopy noža na úrovni mikrónov alebo vlnky, spôsobí to priamo turbulencie vzduchového filmu, vibrácie a “ plaziť sa ” fenomén. Extrémne vysoká povrchová hustota a extrémne nízky koeficient trenia, ktoré prináša zrkadlové brúsenie, sú predpokladom pre realizáciu vysokorýchlostného a hladkého pohybu CNC polohovacích plošín v nanoúrovni.

[Schéma základnej štruktúry]

Ra ≤ 0,02 μm

5. Ako si vybrať spoľahlivého dodávateľa presnej keramiky?

Osoby s rozhodovacou právomocou pri nákupe by sa pri hodnotení dodávateľov polovodičovej štrukturálnej keramiky mali okrem preskúmania základných ponúk spracovania zamerať aj na preniknutie do nasledujúcich troch hlavných ukazovateľov dodávateľského reťazca:

1. Procesné uzavreté slučky a jadrové zariadenia: Overte si, či má dodávateľ ELID Online elektrolytické brúsky na ostrenie, ultrazvukové pomocné obrábacie centrá a kompletná sada výrobných liniek na brúsenie a leštenie v nanoúrovni môžu zabrániť hromadeniu tolerancií a kontrole kvality spôsobenej viacerými procesmi outsourcingu.

2. Možnosti detekcie a sledovateľnosti: Od dodávateľov sa vyžaduje, aby poskytli interferometre s bielym svetlom, vysoko presné trojrozmerné súradnicové meracie prístroje a správy o detekcii netesností pomocou hmotnostnej spektrometrie hélia, aby sa zabezpečilo, že komponenty, ako sú nosné dosky a elektrostatické skľučovadlá dodávané v každej dávke, vyhovujú Ra ≤ 0,02 μm A neexistujú žiadne prísne normy pre mikrotrhliny.

3. Podpora inžinierskeho prispôsobenia a analýzy porúch: Vyhodnoťte, či jeho technický tím môže pomôcť pri zosúlaďovaní kvality materiálu a návrhu konštrukčnej optimalizácie na základe pracovného prostredia poskytnutého zákazníkom (ako je špecifická koncentrácia plazmy, požiadavky na vysokonapäťovú izoláciu).

Ak hľadáte spoľahlivého partnera, ktorý môže poskytnúť prispôsobenú, vysoko presnú polovodičovú štrukturálnu keramiku a jadrové komponenty, ako sú nosiče plátkov a elektrostatické skľučovadlá, neváhajte nás kontaktovať pre podrobné materiálové listy a prispôsobené riešenia.
