Prečo si polovodičové keramické komponenty vyžadujú vysokonákladové čistenie po obrábaní

Dokonca aj keď presné polovodičové keramické komponenty (ako je oxid hlinitý (Al₂O₃), nitrid kremíka (Si₃N₄) a karbid kremíka (SiC)) po presnom opracovaní dosiahnu zrkadlovú povrchovú úpravu, nemožno ich priamo nasadiť do zariadení na výrobu plátkov jadra (napr. CVD Et).

Namiesto toho musia prejsť neuveriteľne zložitým a nákladným ultračistým procesom čistenia. Táto požiadavka je poháňaná nielen politikou „nulovej tolerancie“ polovodičového priemyslu pre kontamináciu plátkov, ale aj jedinečnými mikroštrukturálnymi charakteristikami – menovite krehkou povahou a vnútornou pórovitosťou – pokročilej keramiky. Tento článok poskytuje hlboký ponor do základných príčin a technických prekážok za vysokými nákladmi na čistenie polovodičovej keramiky.

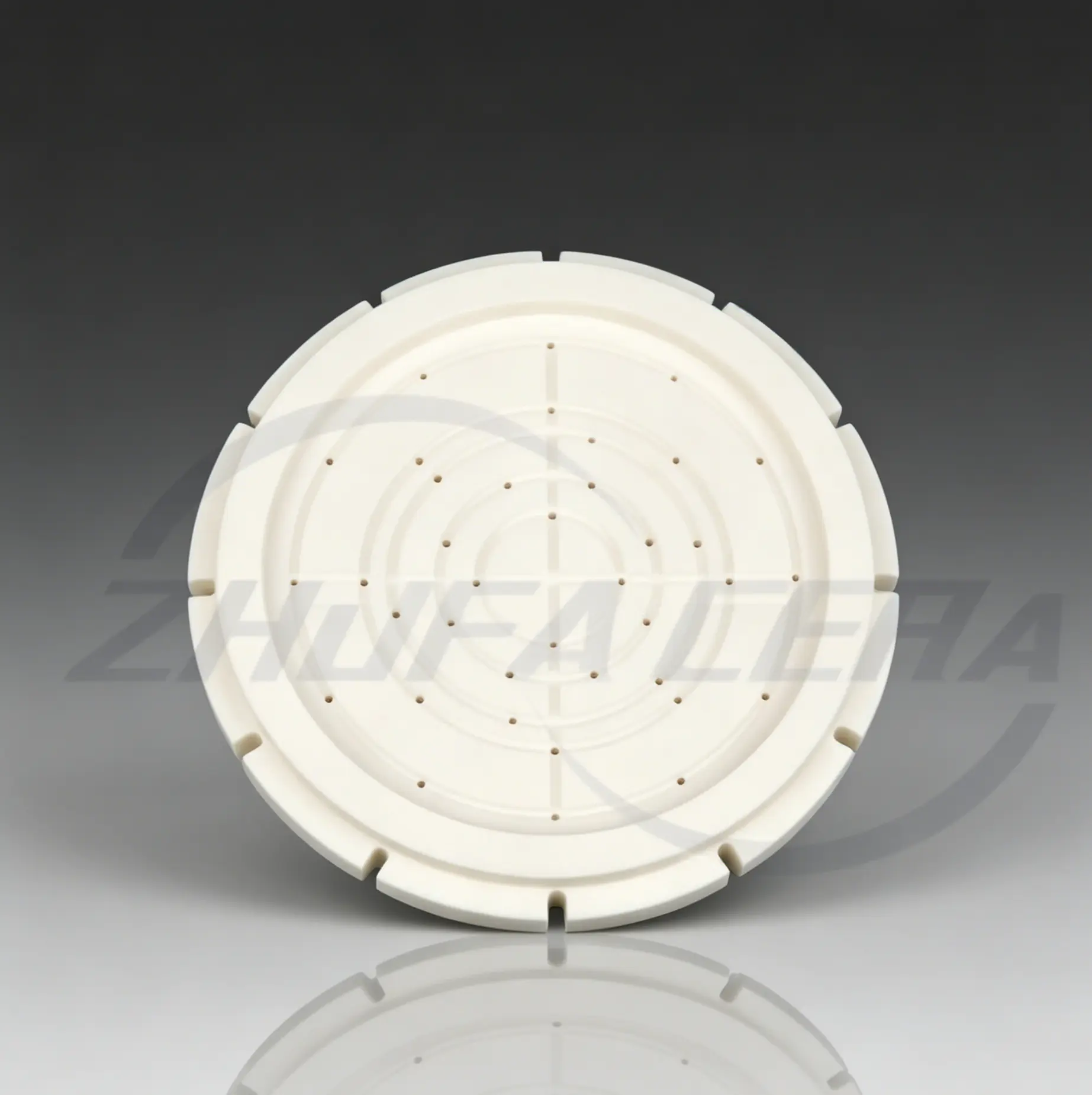

Reprezentatívne polovodičové keramické komponenty

1. Hrozba "mikroskopických zvyškov"

Pri pokročilej výrobe plátkov uzla (napr. 3nm, 5nm) môže dokonca fyzikálna alebo chemická kontaminácia pod nanometrami viesť ku katastrofálnej strate výnosu. Štandardné procesy obrábania – ako je sústruženie, frézovanie, brúsenie a leštenie – zanechávajú na keramickom povrchu tri primárne typy kritických nečistôt:

• Prechodné kovové ióny (najnebezpečnejšie): Opotrebenie karbidových rezných nástrojov a kontakt s upínacími prostriedkami prináša kovové ióny, ako je meď (Cu), železo (Fe), chróm (Cr) a nikel (Ni). Ak tieto ióny prchajú vo vákuovej komore a difundujú do kremíkového substrátu, zhoršujú elektrickú výkonnosť polovodičových zariadení, čo spôsobuje vážne zvodové prúdy alebo dielektrickú poruchu.
• Chemické a organické zvyšky: Obrábacie kvapaliny, leštiace pasty, oleje na ochranu proti hrdzi a chladiace kvapaliny zanechávajú zložité makromolekulárne organické látky. Keď sú tieto organické látky vystavené vysokému vákuu a vysokej intenzite plazmového prostredia procesnej komory, rýchlo sa odplyňujú. To destabilizuje úrovne vákua v komore a krížovo kontaminuje celé prostredie spracovania plátkov.
• Submikrónové častice: Pri obrábaní prirodzene vznikajú jemné keramické úlomky a mikroprášky. Dokonca aj častica s veľkosťou 0,1 mikrónu (µm) dopadajúca na povrch plátku môže zablokovať presné fotolitografické obvody a vytvárať fatálne optické tiene alebo elektrické skraty.

2. Charakteristika materiálu: Pórovitosť a krehké mikrotrhlinky

Na rozdiel od tradičných kovov má pokročilá keramika vnútorné mikroštrukturálne vlastnosti, vďaka ktorým je veľmi náchylná na zachytávanie kontaminantov.

Mikroporéznosť a kapilárne pôsobenie

Dokonca aj pri vysokohustotnom izostatickom lisovaní (CIP) alebo spekaní lisovaním za tepla (HP) nevyhnutne pretrvávajú mikrodutiny pozdĺž hraníc a povrchov keramických zŕn. Pod vysokým tlakom mechanického obrábania sú rezné kvapaliny a oleje vháňané hlboko do týchto mikropórov intenzívnymi kapilárnymi silami. Bežné oplachovanie povrchu odstraňuje iba povrchové nečistoty; kontaminanty zachytené hlboko v póroch budú neskôr nepretržite presakovať von pod vysokým vákuom a pri vysokej teplote.

Napätie pri obrábaní a mikrotrhliny

Kvôli extrémnej tvrdosti a krehkosti priemyselnej keramiky sa mechanické odstraňovanie materiálu (predovšetkým brúsenie a leštenie) spolieha na mikroštiepenie. To zanecháva sieť submikrónových, podpovrchových mikrotrhlín. Tieto mikrotrhlinky fungujú ako ideálne vrecká na zachytávanie drobných častíc. Okrem toho sa počas rýchleho tepelného cyklu spracovania polovodičov tieto trhliny rozširujú a zmršťujú, pričom pôsobia ako "mech", ktorý nepretržite vytláča zachytené ióny nečistôt do komory.

3. Nákladové faktory: Odstraňovanie procesných a ekonomických bariér

Čistenie na úrovni polovodičov odôvodňuje jeho vysoké náklady kombináciou ultračistej spotreby chemikálií, prísnych environmentálnych kontrol a kapitálovo náročnej metrológie.

Záver a komerčná hodnota

Ak sa výrobca pokúsi obísť tento vysoko nákladný čistiaci proces, alebo sa ho pokúsi obísť, nedotknutý keramický komponent bude pôsobiť ako chronický zdroj kontaminácie po nainštalovaní do procesnej komory za niekoľko miliónov dolárov. Výsledná kontaminácia by mohla okamžite zošrotovať celú dávku vysokohodnotných 12-palcových doštičiek, čo by stálo stovky tisíc dolárov.

Preto vysoko-nákladové ultračisté čistenie polovodičov nie je voliteľným kozmetickým krokom po spracovaní – je to kritický, nesporný znižovanie rizika a kvalitné poistenie v rámci prísneho dodávateľského reťazca polovodičov.
